活性炭經改性后吸附氨水，活性炭的氧化以及使用未處理的和改性的活性炭吸附氨水在此處描述。方法結合程序升溫脫附(TPD)主要用于評估化學變化。這些方法通過化學分析，pH測量和FT-IR光譜進行補充。從CO 2和N 2吸附獲得紋理表征。在相同實驗條件下用HNO 3 和H2O2水溶液進行的化學修飾表明證據表明，羧酸如組形成在短時間內通過HNO 3在大約80℃下處理，然后在大氣中進行溫和的烘干過程。在這種條件下改性的活性炭可能成為優質的氨吸附劑。

　　工業制造的幾種活性炭有由碳質性質等不同種類的木材，果殼，和果核等原料獲得。現在已經認識到這些碳的化學和結構特性取決于它們以前的歷史。因此，它們的物理和化學行為不僅取決于活化過程本身，還取決于后續處理碳的方式。表面氧配合物在活性炭上對特定碳的吸附性質有重要作用，它們也有助于改善其潤濕性。活性炭的濕式氧化已經很完善了，在不同的氧化劑水溶液(HNO3,H2O2,ZnCl2,(NH4)2S2O8)已被使用在各種濃度和溫度下。取決于實驗條件，這些氧化將有利于活性炭某些氧化表面基團。

　　活性炭H2O2處理

　　圖1顯示了過氧化氫處理后產生的活性炭的化學行為。從上面看出的氧化過程增加了活性炭的總酸度，并且與羧基和酚類基團的增加一致。此外，TPD曲線顯示了放出氣體的增量，峰值集中在與活性炭相同的溫度。低溫和高溫分解組的面積總體增加歸因于羧基-內酯類結構和后面的酚類基團。H2O2氧化碳的FT-IR光譜在1542和1190cm-1處顯示帶就像那些原始的碳，但后來的孔隙已經擴大，顯示出C-O伸展模式的增加。總之，這些研究表明僅在H的性質的小變化H2O2處理過的碳，即，是在氧化時，其類似于由其他研究人員報告的行為沒有觀察到變化顯著。其中過氧化氫溶液的氧化作用明顯地看作羧酸類基團的重要減少，伴隨著堿性基團的大量增加。

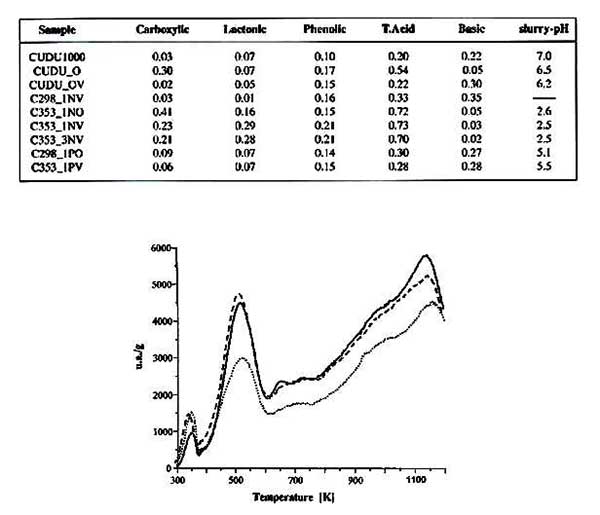

　　圖1.活性炭表面上的酸性基團和活性炭未經處理和H2O2處理的TPD分布圖。

　　活性炭HNO 3處理

　　分析表明25℃下的反應只產生很小的變化，所以在低溫下HNO 3溶液主要以酸的形式反應，只對活性炭產生微小的改變。然而，在80℃下的活性炭反應顯示與HNO 3的氧化作用有關的主要變化，如活性炭中總表面基團的總體增加和羧基類似基團的最大形成。另外，由樣品的堿度降低可以解釋為6M硝酸溶液處理3小時后堿性基團的延長氧化的結果。圖2顯示了這些活性炭的TPD曲線，觀察到新峰的存在，給出了碳的化學組成的變化，即氧化基團的增量。硝酸改性碳的元素分析表明，由其他人觀察到，增加氮含量可以歸因于硝基(NO 2)形成的影響。

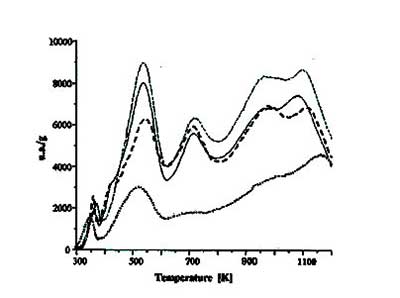

　　圖2.活性炭未處理和HNO 3處理的TPD曲線。

　　活性炭對氨的吸附

　　活性炭表面的化學性質對氨的吸附有重要影響，在低氨濃度下，活性炭的吸附率極大地受到羧基類基團的存在的青睞。根據等溫線的形狀，可以推斷吸附過程通常對于活性炭而言是不同的并且取決于可用的不同類型的位點。因此，羧基類基團在低氨濃度時大大增強氨吸附，但在高氨濃度下，所有活性炭增加它們的吸附。活性炭在兩種不同平衡濃度下的吸附能力表明，在500ppm的氨下，吸附增加而在2400ppm處。因此，活性炭的吸附能力不僅取決于其化學特性，還取決于吸附物濃度。在低氨濃度下，人們可以觀察到，隨著羧基和內酯類基團的總量增加，除一些特別活化的活性炭之外，吸附的氨的量增加。這種碳的異常趨勢可歸因于在低濃度下不增強氨吸附但提供碳的酸性特征的硝基的存在。所有的吸附等溫線表明，隨著氨濃度的增加，其對活性炭的吸附也增加。這可以被解釋為通過氫鍵形成的氨吸附，它在高氨濃度時增強或至少在足夠高時與介質的水分子競爭。這個觀察導致我們建議，羧酸和內酯等基團在低氨濃度發揮在吸附過程中起重要作用是他們將通過酸-堿相互作用，但在較高濃度保持氨(≥1000 ppm)的氨與水競爭與還存在于活性炭表面上的其他含氧基團或電子供體位點形成氫鍵。

　　活性炭可以使用輕度空氣氧化，H2O2或HNO 3溶液進行化學改性。改性活性炭在水溶液中表現出酸性行為。用HNO 3處理的活性炭導致更大的酸度和長的反應時間增加硝基的形成。干燥過程影響氧化的活性炭，因此烘箱干燥有利于羧基類基團的穩定，而真空干燥引起這些基團的部分消除和少量增加的內酯和酚類基團。

　　在相同的實驗條件下，H2O2是比HNO 3更強的氧化劑，因為它具有較低的選擇性，產生少量羧酸和內酯類基團并有利于堿性基團的穩定。觀察到的小幅下降可歸因于與氧化有關的孔隙損失，其導致由于CO 2消除而造成一些多孔破壞。通常，所有活性炭吸附氨，羧酸和內酯類基團的含量越高，活性炭的吸附能力越好。堿性基團的存在并不能提高低濃度下的吸附。

本文鏈接：http://m.91803.cn/hangye/hy612.html

查看更多分類請點擊：公司資訊    行業新聞    媒體報導    百科知識
